Přečtěte si víceK měření velikosti ložiska potřebujete tři čísla: vnitřní průměr (vrtání) , vnější průměr (OD) a šířka . Pomocí posuvného měřítka změřte každý rozměr přímo na ložisku nebo si přečtěte vytištěné číslo dílu ložiska a dekódujte jej pomocí standardní tabulky otvorů. Tato tři měření zaznamenaná v milimetrech nebo palcích jsou vše, co je potřeba k identifikaci náhradního ložiska nebo k objednání vhodného ložiska z katalogu.
Ložiska vypadají zvenku jednoduše, ale nesoulad byť jen půl milimetru ve velikosti otvoru může zabránit tomu, aby náhradní díl vůbec namontoval hřídel nebo pouzdro. Tato příručka přesně vysvětluje, jak správně změřit velikost ložiska, potřebné nástroje, jak dekódovat čísla dílů ložisek a chyby, které nejčastěji vedou k objednání nesprávného dílu.

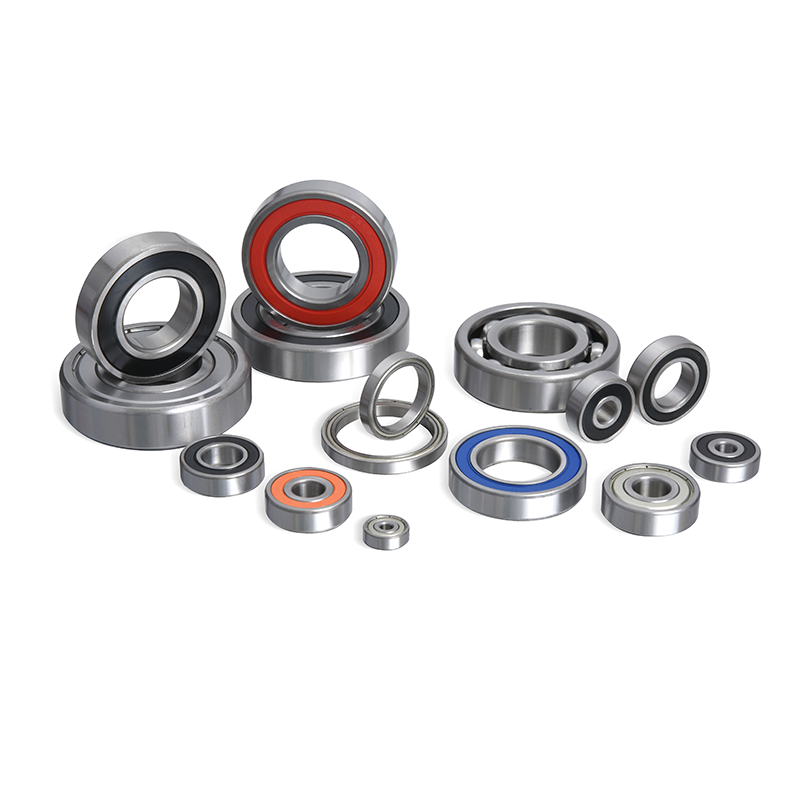

Každé valivé ložisko, ať už je to kuličkové nebo válečkové ložisko, je definováno stejnými třemi hraničními rozměry stanovenými podle mezinárodní normy ISO 15:2017 pro metrická kuličková ložiska a Standard ABMA 9 ve Spojených státech. Vědět, co jednotlivé rozměry představují, je prvním krokem ke správnému měření velikosti ložiska.
Průměr díry je otvor ve středu ložiska, kterým prochází hřídel. Toto je jediný nejkritičtější rozměr, protože pokud otvor neodpovídá průměru hřídele, ložisko nelze namontovat. Velikosti otvorů se obvykle pohybují od 3 mm u miniaturních ložisek do více než 200 mm u průmyslových ložisek.
Vnější průměr je rozměr přes vnější okraj ložiska, kde je uložen uvnitř pouzdra. Vnější průměr musí odpovídat vrtání pouzdra dostatečně přesně, aby usadil ložisko bez nadměrné vůle nebo překážek.
Šířka se týká vzdálenosti od jednoho čela ložiska k druhému, měřeno podél osy otáčení. U axiálních ložisek se tento rozměr někdy nazývá výška místo šířky, ale měří se stejným způsobem.
| Dimenze | Co to měří | Typický nástroj | Společný rozsah |
|---|---|---|---|
| Vrtání (vnitřní průměr) | Průměr otvoru na straně hřídele | Vnitřní posuvné měřítko, digitální posuvné měřítko | 3 mm až 200 mm |
| Vnější průměr | Průměr povrchu na straně pouzdra | Vnější posuvné měřítko, digitální posuvné měřítko | 8 mm až 350 mm |
| Šířka | Vzdálenost mezi dvěma obličeji | Hloubkoměr, čelisti třmenu | 2 mm až 90 mm |
Digitální posuvné měřítko je pro většinu uživatelů nejpraktičtějším nástrojem pro měření velikosti ložisek, který nabízí údaje s přesností 0,02 mm. Pro práci s užší tolerancí dále zvyšuje přesnost mikrometr nebo vrtoměr.
Digitální posuvné měřítko měří vrtání, vnější průměr a šířku v jediném nástroji přepínáním mezi vnějšími čelistmi, vnitřními čelistmi a hloubkovou tyčí. Digitální posuvná měřítka obvykle čtou s rozlišením 0,01 mm nebo 0,0005 palce, zatímco tradiční posuvná měřítka se odečítají ručně s rozlišením přibližně 0,05 mm.
Mikrometr nabízí vyšší přesnost než posuvné měřítko, často do 0,001 mm, což z něj činí preferovaný nástroj pro přesná ložiska používaná ve vřetenech, převodovkách nebo leteckých součástech, kde záleží na stohování tolerancí.
Pokud má ložisko na štítu nebo kroužku stále vyraženo čitelné číslo dílu, může tabulka čísel ložisek zcela nahradit fyzické měření, protože samotné číslo zakóduje řadu vrtání, vnějšího průměru a šířky.
| Nástroj | Typická přesnost | Nejlepší případ použití | Omezení |
|---|---|---|---|
| Digitální posuvné měřítko | ±0,02 mm | Obecné vrtání, vnější průměr, kontrola šířky | Závislá na baterii |
| Posuvné měřítko Vernier | ±0,05 mm | Měření v terénu, není potřeba baterie | Pomalejší čtení |
| Mikrometr | ±0,001 mm | Ověření přesnosti tolerance | Omezený rozsah měření na nástroj |
| Tabulka čísel ložisek | Přesné (pokud je čitelné) | Rychlá identifikace, nejsou potřeba žádné nástroje | Nepoužitelné, pokud je číslo opotřebované |
Správné změření ložiska trvá méně než pět minut, pokud jsou kroky dodrženy v pořadí. Níže uvedený postup platí pro kuličková ložiska, válečková ložiska a většinu axiálních ložisek.
Většina metrických ložisek se řídí systémem číslování, kde poslední dvě číslice čísla dílu označují velikost otvoru na základě vzorce nastaveného podle ISO 104 a používaného v celém průmyslu. Pro kódy vrtání od 04 do 96 vynásobte dvoumístný kód 5, abyste získali průměr vrtání v milimetrech.
Například očíslované ložisko 6203 má kód vrtání "03", který spadá do rozsahu výjimek pod 04 spíše než do pravidla násobení 5. Kódy děr 00 až 03 používají místo vzorce pevné hodnoty.
| Bore Code | Průměr otvoru | Příklad Číslo dílu |
|---|---|---|
| 00 | 10 mm | 6200 |
| 01 | 12 mm | 6201 |
| 02 | 15 mm | 6202 |
| 03 | 17 mm | 6203 |
| 04 | 20 mm (4 x 5) | 6204 |
| 10 | 50 mm (10 x 5) | 6210 |
Kompletní číslo dílu 6203 také říká více než velikost otvoru: úvodní „6“ označuje jednořadou řadu kuličkových ložisek s hlubokou drážkou a „2“ před kódem díry označuje řadu pro lehké zatížení, což znamená, že vnější průměr a šířka se řídí standardizovanými hodnotami vnějšího průměru 40 mm a šířky 12 mm pro tuto přesnou kombinaci díry a série.
Metrická ložiska se měří v milimetrech a řídí se číslováním ISO, zatímco palcová ložiska se měří ve zlomcích nebo desetinných palcích a dodržují konvence číslování ANSI/ABMA běžné v severoamerických zařízeních vyrobených před globálním rozšířením metrické standardizace.
| Funkce | Metrická ložiska | Palcová ložiska |
|---|---|---|
| Jednotka měření | Milimetry (mm) | Palce (in) |
| Rozhodující standard | ISO 15 / ISO 104 | ABMA / ANSI |
| Společná oblast použití | Globální, celosvětově převládající | Starší severoamerické vybavení |
| Styl číslování | Vrtací kód x 5 vzorec | Dílčí vrtání (např. 1/2 palce) |
| Zaměnitelnost | Nelze přímo zaměnit s palcovými velikostmi | Nelze přímo zaměnit s metrickými velikostmi |
Míchání těchto dvou systémů je jednou z nejčastějších chyb při získávání zdrojů. Vrtání 19,05 mm je matematicky shodné s 0,75 palce, ale samotné ložisko ponese jiné číslo dílu v závislosti na tom, podle jaké normy bylo vyrobeno, takže převod samotného čísla nestačí k potvrzení správného uložení.
Pokud se číslo dílu ložiska opotřebovalo nebo již selhalo a rozpadlo se, změřte průměr hřídele a vrtání pouzdra přímo místo ložiska samotného, protože tyto dva povrchy musí přesně odpovídat vrtání a vnějšímu průměru ložiska.
Změřte hřídel v místě uložení ložiska pomocí vnějšího posuvného měřítka a změřte vrtání pouzdra pomocí vnitřního posuvného měřítka nebo teleskopického měřítka. Průměr hřídele se rovná velikosti vrtání ložiska a vrtání pouzdra se rovná vnějšímu průměru ložiska v rámci tolerance uložení stanovené výrobcem. Šířku lze typicky odhadnout z mezery ponechané v krytu nebo porovnat s náhradním katalogem pomocí dvou známých rozměrů.
Nejjednodušší metodou bez posuvného měřítka je přečíst číslo dílu vyražené na štítu ložiska a vyhledat ho v tabulce vrtání, protože samotné číslo odhaluje vrtání, vnější průměr a šířku bez jakéhokoli měřicího nástroje.
Hodnota posuvného měřítka, která mírně poklesne od standardní velikosti, například 16,98 mm místo 17 mm, obvykle odráží normální výrobní toleranci nebo menší opotřebení, nikoli chybu měření, a měla by být zaokrouhlena na nejbližší standardní velikost otvoru.
Pravítko může poskytnout přibližnou velikost ložiska, ale není dostatečně přesné pro objednání výměny, protože údaje na pravítku jsou obvykle přesné pouze na asi 0,5 mm, což může překlenout rozdíl mezi dvěma sousedními standardními velikostmi otvorů.
Ložisko je metrické, pokud jeho číslo dílu odpovídá formátu kódu vrtání ISO, jako je 6203 nebo 6309, a má velikost v palcích, pokud číslo odkazuje na zlomkové nebo desetinné označení palce, jaké se používá u řady kuželíkových ložisek.
Šířka je stále důležitá, i když se vrtání a vnější průměr shodují, protože příliš úzké nebo příliš široké ložisko se může posunout uvnitř pouzdra nebo nedosednout na přídržná ramena, což vede k předčasnému opotřebení nebo hluku.
